--"我们未来需要应对高压力，因此我们创造了一款可以应对这一挑战的泵"  Didier Tounkap 研发负责人



STUBBE斯德堡X-ClASS重载型塑料泵--在重负荷塑料泵领域树立了新的标准



重新定义可行性



• 18种结构尺寸

• 7种塑料材料

• 3个端面密封系列

• 最小流量：2m³/h

• 最大流量：10002m³/h

• 介质温度：-20℃~160℃

• 压力：≤16bar



性能



与其它塑料流程泵相比，创新的X-CLASS产品因具有较大的功率范围而出众，并以此在重负荷塑料泵领域树立了新的标准。

它专为适应各个方面具有苛刻的要求的工况而研发，在多方面具有很强的优势，如金属耐磨性、化学稳定性、使用温度、压力范围和高效率等，并显著延长泵的使用寿命。



耐久性



得益于其特殊的结构，输送磨蚀性、腐蚀性和危险性介质时，X-CLASS具有明显的抵抗力，可适用于各种极端工况，并能确保其安全、可靠运行。



能力



X-CLASS因其坚固性几乎可以克服所有环境因素，成为塑料泵领域的标杆之作。流程和输送任务正是凭借它才突破了新维度，开辟了众多新兴行业和富有前景的应用环境。可行性边界得到扩展--安全、经济、可控。



X-CLASS在其设计方面拥有明显更高的腐蚀性、磨损性和侵蚀性输送介质耐抗性。它们是专门针对在机械耐磨性、化学耐抗性、使用温度、压力和高效率方面有最高要求的用途而开发的。高体积流量和高压力与明显更高的使用寿命相结合，重新定义了可能性。智能模块可以与要求的功率范围匹配，通过更换少数部件，就可以改变泵配置。这样可以在迄今为止从未达到的功率范围内创造全新的可能性和经济性的解决方案。

X-ClASS重载型：标准化工NX泵、化工组合式BX泵

符合DIN EN ISO 2858标准

 X-CLASS 预示着重载型塑料泵在功率方面已创造了一 个新的纪元，凭借着创新力和 60 多年在热塑性塑料加工方面积累的专业经验，Stubbe又一个航标为高效可靠的泵系统指明了未来 的发展方向，它肩负起了未来的重任。



特性

• 适用于在腐蚀性强、含有固体颗粒、含有结晶和有毒性 的介质环境中工作

• 由塑料制成的化工泵

• 极高的稳定性

• 最大的安全性：腔体采用了特定的防护措施，在某种程度上可防止突然发生的剧烈泄漏，改进了防护措施，可防止操作人员受到伤害

• 坚固耐用

• 显著地提高了使用寿命

• 三明治结构型式的泵（安装简便）

• 18 种不同尺寸的泵、输送量可达 1,000 m³/h，可应对最艰巨的任务

• 塑料部件采用全封闭式厚壁壳体，防止塑料部件受到紫外线照射



ATEX 认证

• 符合防爆指令 2014/34/EU (ATEX)：

• 设备组别 II

• 2G 类

• 温度组别 T3 或 T4

• 泵不可用于易燃易爆介质



材料类型

• 根据机械、化学、热学或腐蚀性要求下的不同应用情况而 采用了多种材料：

• UHMW-PE（超高分子量低密度聚乙烯）

• PP-H（均聚物聚丙烯）

• PVDF（聚偏二氟乙烯）

• PFA / PTFE（全氟烷氧基/聚四氟乙烯）



特点

• 塑料部件采用全封闭壳体

• 压力等级 PN 16

• 自主研发的创新型 GLRD 模块（单倍作用和双倍作用）， 为 STÜBBE X-Class 泵量身打造。

• 符合防爆指令 2014/34/EU 的 ATEX 认证

• 组合式泵（型号代码 BX）完全采用自己的轴承座和法 兰电机规格，可提供规格达 125-100-200 的泵

• 自由流动规格采用三流道叶轮

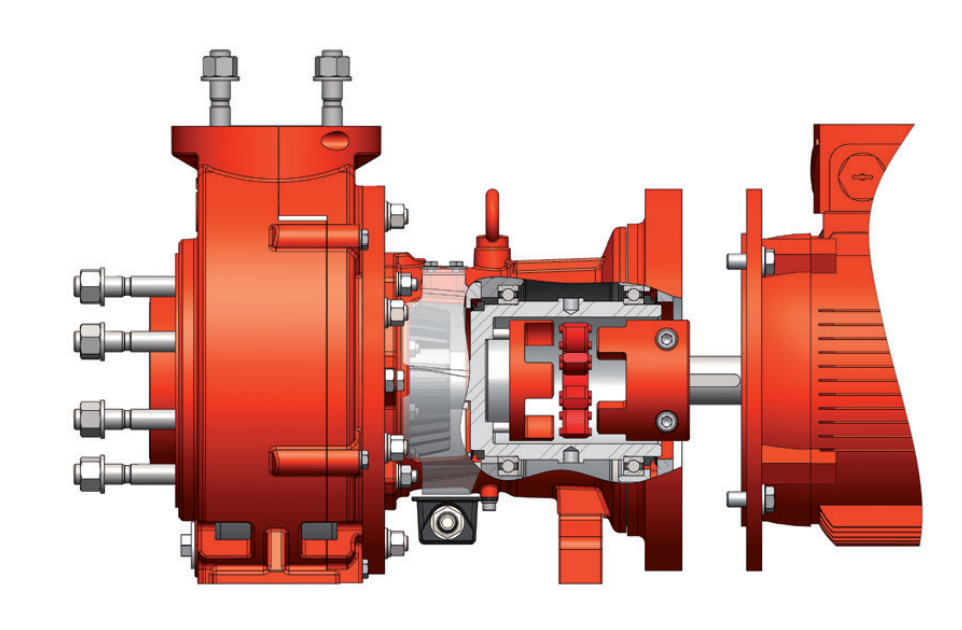

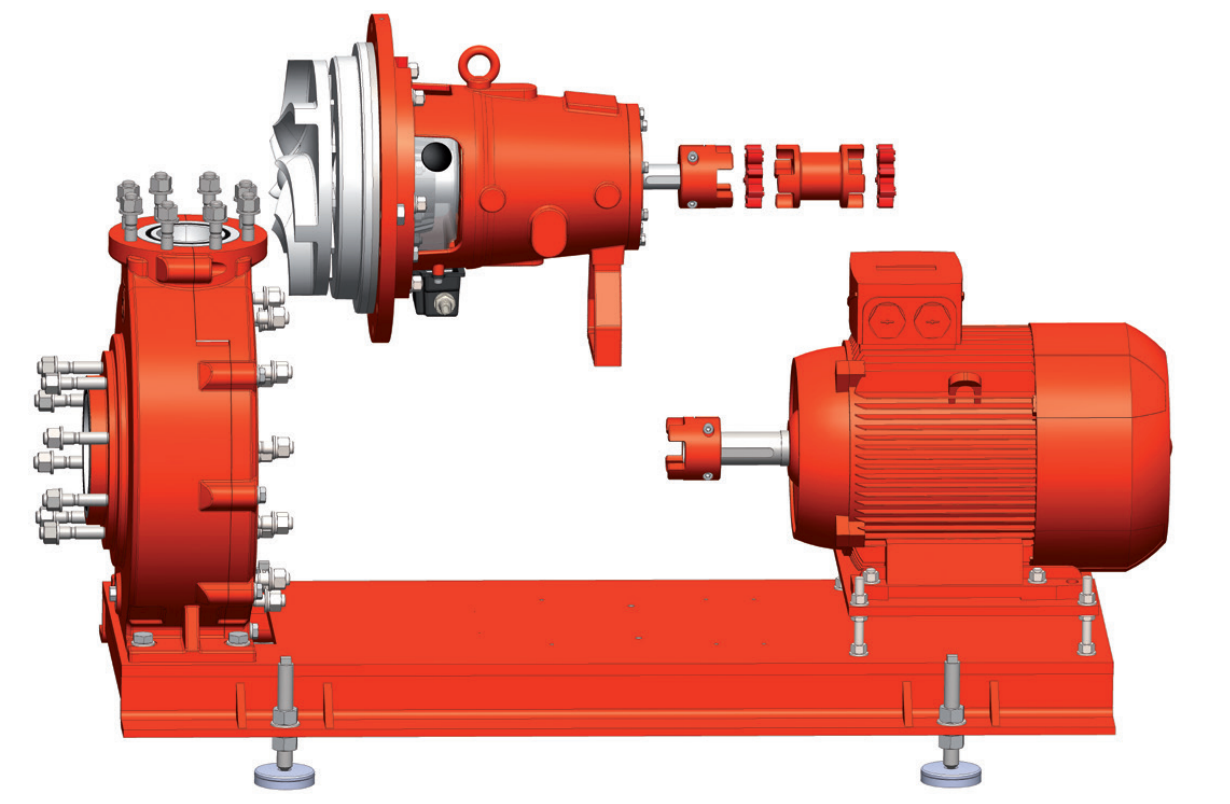

泵 NX (工艺结构形式)                                                                                        泵 BX (组合式结构)



产品信息

标称宽度 DN:
25 - 200

可达250千瓦

流量 (Q):
可达1000立方米/小时

扬程 (H):
可达120米

球密封材料:
EPDM | FKM | FFKM | FEP

接口: 法兰
